IP-Code
Schutzarten nach IEC 60529
Der IP-Code beschreibt, unter welchen standardisierten Prüfbedingungen ein Gehäuse gegen Berührung, feste Fremdkörper und Wasser geschützt ist.
So wird der IP-Code gelesen

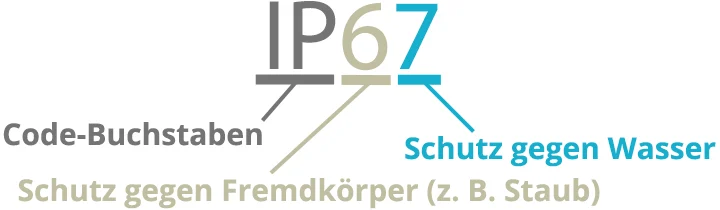

Die Buchstaben IP werden normalerweise von zwei Kennziffern gefolgt:
- Die erste Kennziffer beschreibt den Schutz gegen Zugang zu gefährlichen Teilen und gegen feste Fremdkörper.
- Die zweite Kennziffer beschreibt den Schutz gegen Wasser unter der jeweiligen Prüfbedingung.
Ein X bedeutet, dass für diese Stelle keine Schutzstufe angegeben wird. IPX8 macht beispielsweise eine Aussage zum Wasserschutz, aber nicht automatisch zum Staubschutz.
Warum IP68 keine universelle Tauchtiefe nennt
Die Schutzart ist kein Freifahrtschein für jede Flüssigkeit und jede Nutzungsdauer. Bei der zweiten Kennziffer 8 müssen die konkreten Prüfbedingungen zwischen Hersteller und Prüfstelle festgelegt und für das Produkt dokumentiert werden. Deshalb können zwei IP68-Geräte unterschiedliche Tiefen- oder Zeitangaben besitzen.
Salzwasser, Chlorwasser, Seifenlösungen, heißes Wasser, bewegtes Wasser und bereits verschlissene Dichtungen können außerhalb der dokumentierten Bedingungen liegen.
Worauf Sie bei einem Outdoor-Handy achten sollten
- vollständige IP-Bezeichnung,
- konkrete Tiefe und Dauer laut Hersteller,
- erlaubte Wasserart,
- Hinweise zu Anschlussabdeckungen,
- Einschränkungen durch Alterung oder Beschädigung.
Outdoor-Handys.com übernimmt deshalb nicht nur das Kürzel, sondern – soweit verfügbar – auch die modellbezogenen Herstellerbedingungen.
- 1IP68 allein nennt noch keine für alle Geräte identische Tauchtiefe.
- 2IPX8 enthält keine eigenständige Aussage zum Schutz gegen Staub.
- 3Ein beschädigtes Gehäuse kann die ursprünglich geprüfte Schutzwirkung beeinträchtigen.
Ergänzende Informationen
IP-Code
Beim Kauf eines Outdoor-Handys sollte man, vor allem wenn einem wichtig ist, dass das Handy gegen Staub und Wasser geschützt ist, immer auf den IP-Code achten, da dieser mehr Aussagekraft besitzt als die manchmal schwammigen Angaben der Handy-Hersteller.
Die erste Ziffer beim IP-Code steht für den Schutz der im Gerät verwendeten Technik gegen das Eindringen von Fremdkörpern. Die zweite Ziffer gibt an, wie gut das Gerät gegen das Eindringen von Wasser geschützt ist. Je höher Ziffer ist, desto besser ist das Gerät gegen Staub bzw. Wasser geschützt.
In den folgenden beiden Tabellen finden Sie die Bedeutung der beiden Ziffern nach der dafür zuständigen Norm DIN EN 60529 / IEC 60529:
Schutz gegen Fremdkörper (z. B. bei IP67 die Ziffer 6)
| Ziffer | Schutzdefinition |
|---|---|
| 0 | kein Schutz |
| 1 | Geschützt gegen feste Fremdkörper (Durchmesser ab 50 mm) |
| 2 | Geschützt gegen feste Fremdkörper (Durchmesser ab 12,5 mm) |
| 3 | Geschützt gegen feste Fremdkörper (Durchmesser ab 2,5 mm) |
| 4 | Geschützt gegen feste Fremdkörper (Durchmesser ab 1,0 mm) |
| 5 | Staubgeschützt |
| 6 | Staubdicht |
Schutz gegen Wasser (z. B. bei IP67 die Ziffer 7)
| Ziffer | Schutzdefinition |
|---|---|
| 0 | kein Schutz |
| 1 | Schutz gegen senkrecht fallendes Tropfwasser |
| 2 | Schutz gegen fallendes Tropfwasser bei Gehäuseneigung bis 15° |
| 3 | Schutz gegen fallendes Sprühwasser bis 60° gegen die Senkrechte |
| 4 | Schutz gegen allseitiges Spritzwasser |
| 5 | Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel |
| 6 | Schutz gegen starkes Strahlwasser |
| 7 | Schutz gegen zeitweiliges Untertauchen (30 Minuten bei einer Wassertiefe von 1 Meter) |
| 8 | Schutz gegen dauerndes Untertauchen (Wassertiefe wird vom Hersteller bestimmt) |
| 9 | Schutz gegen Wasser bei Hochdruck-/Dampfstrahlreinigung |
Beispiele
1. Das Samsung Galaxy Xcover 2 ist nach IP67 zertifiziert und demnach staubdicht, was die 6 angibt, und gegen zeitweiliges Untertauchen geschützt, was die die 7 angibt.
2. Das Nokia 3720 classic ist nach IP54 zertifiziert und somit staubgeschützt, was die 5 angibt, und gegen allseitiges Spritzwasser geschützt, was die 4 angibt.
3. Das simvalley MOBILE XT-520 SUN nach der Schutzart IP65 zertifiziert, was bedeutet, dass es staubdicht ist, was die 6 angibt, und Schutz gegen Strahlwasser aus beliebigem Winkel bietet, was die 5 angibt.
Welches Outdoor-Handy hat welchen IP-Code?
Im Folgenden finden Sie eine Übersicht über den IP-Code der meisten handelsüblichen Outdoor-Handys und -Smartphones. Der IP-Code, der am geläufigsten ist, ist IP67, gefolgt von IP57 und IP54. Gerade einmal fünf Outdoor-Handys sind nach IP68 zertifiziert. Sie stammen alle vom amerikanischen Hersteller Sonim.
| IP68 |
|
| IP67 |
|
| IP65 |
|
| IP58 |
|
| IP57 |
|
| IP56 |
|
| IP55 |
|
| IP54 |
|
Mehr Informationen zur IP-Zertifizierung finden Sie im Artikel Schutzart oder im englischen Artikel IP Code bei Wikipedia, welche als Quellen für diesen Artikel gedient haben.
